SHD-20N固态硬盘拷贝机

来源:未知日期:2020/11/16 16:28

SHD-20N固态硬盘拷贝机

鸿佰HSTORAGE 新一代的UHA N SERIES多功能高速硬盘拷贝机,其高速的频寛设计同时支持SATA &Nvme之任何规格硬盘,被复制的目标硬盘,在符合传输速度的标准下,UHA N SERIES高速硬盘拷贝机瞬间最大传输率最高每秒可达到800MB/Sec.(因硬盘读写速度和工作模式而异)。

1、产品简介

SHD-20N是新一代M.2 SSD拷贝机,采用最新的PCIe 2.0 X4及SATA3.0(6Gbps) (同时向下兼容SATA2.0)协议设计,性能强劲,SATA复制速度高达36GB/分钟,PCIe复制速度高达48GB/分钟。

SHD-20N拷贝机是1拷19,用户可以通过多个机台之间串接进行接口数量扩充,也可以根据产能需求自行调配接口数量,大幅提高产线工作效率。

支持多种复制与擦除模式,满足不同需求。

支持网络映像下载拷贝功能,可通过USB3.0高速通道和PC进行连接,获取网络映像文件,进行映像复制。

支持硬盘接口状态实时监测,可完整记录机器所有工作信息,便于产能分析。

2、产品特色

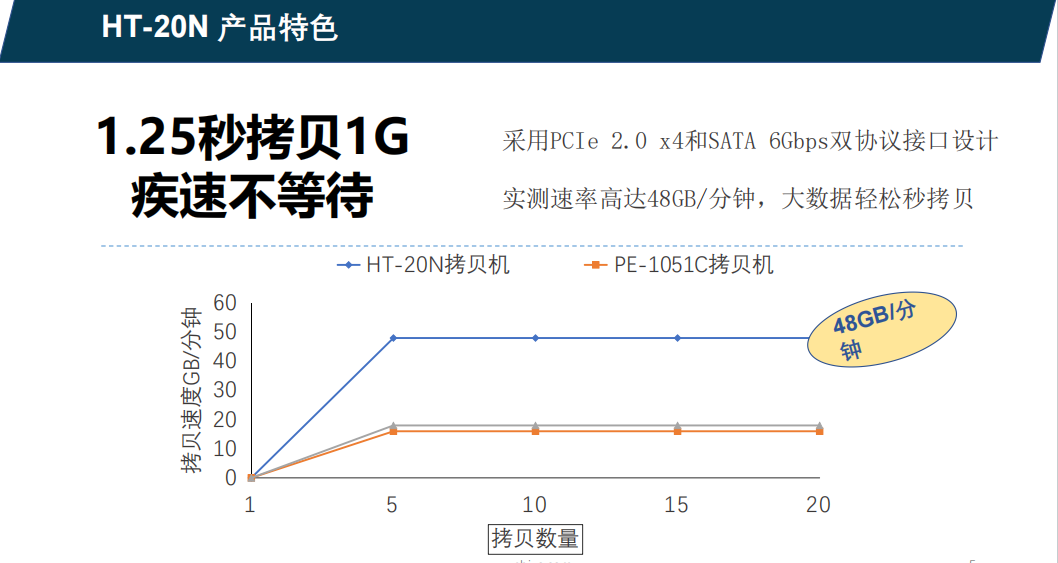

硬盘拷贝机高效稳定的复制速度

针对PCIe的SSD,接口速度高达800MB/s(PCIe),可实现48GB/min的拷贝效率。

硬盘拷贝机多种复制模式

快速复制:分析母盘的数据结构后,只复制有资料的区域(要求子盘容量不小于母盘容量);

全盘复制:不分析母盘的数据结构,复制整个母盘数据到子盘(要求子盘容量不小于母盘容量);

百分比复制:不分析母盘的数据结构,复制预先设定的百分比数据(需要预先设置要复制的百分比);

快速+百分比复制:快速复制与百分比复制的结合使用;

硬盘拷贝机最严谨的比对模式

支持业界最严谨的Bit to Bit数据比对校验方式,确保复制资料100%正确。

硬盘拷贝机多种擦除模式

完整抹除:擦除整个硬盘的数据;

快速抹除:只擦除索引表格,擦除时间短;

DoD资料擦除:按照美国国防部DOD 5220.22-M数据擦除标准进行擦除。

硬盘拷贝机接口数量无限扩充

支持通过串接的方式将多台机器连接到一起实现接口扩充,可根据产能需求进行接口数量的动态调配。

硬盘拷贝机最大容量硬盘支持

支持所有市面上的最大容量硬盘(采用LBA48bit定址设计)。

硬盘拷贝机自动断电机制

任何工作模式下,设置自动断电的延迟时间,确保硬盘的正常断电。系统默认的延迟时间是3秒。

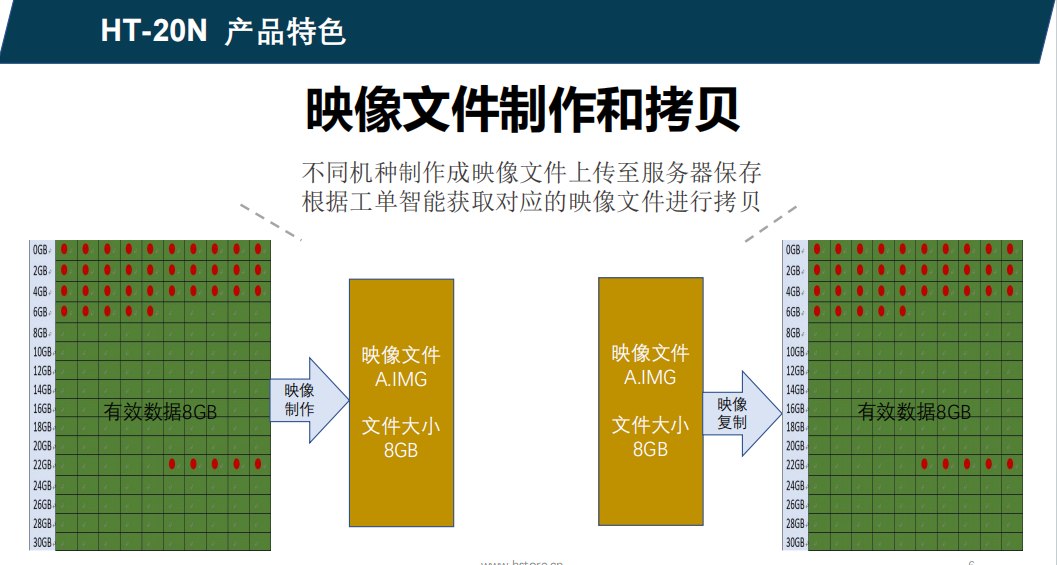

硬盘拷贝机网络映像上传/下载/拷贝

使用网络映像功能可以减少母盘管理,通过USB3.0高速通道与一台PC连接即可轻松实现网络映像下载复制。

硬盘拷贝机接口实时监测

完整记录所有工作信息,包括接口的硬盘序号,工作时间,拷贝数据量等。

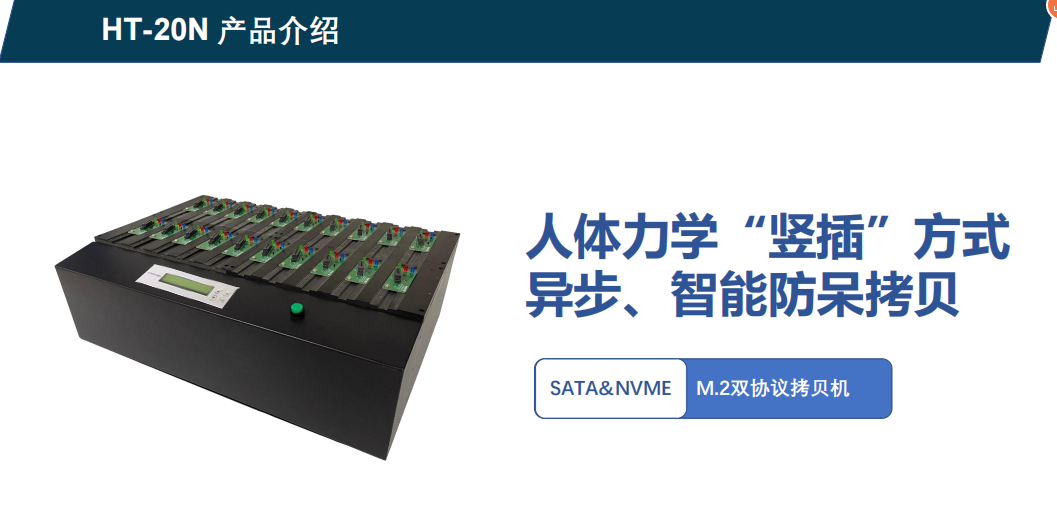

3、产品外观

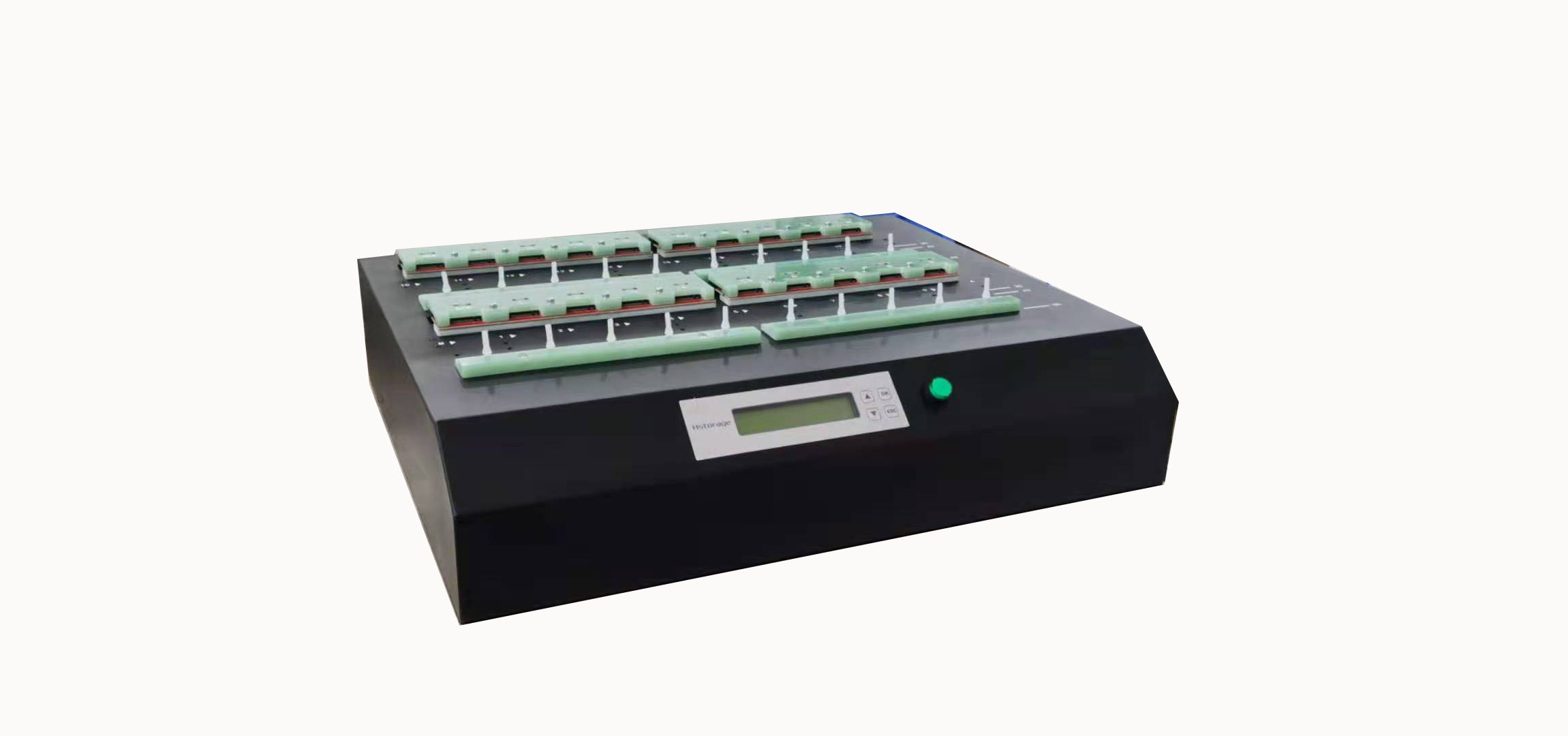

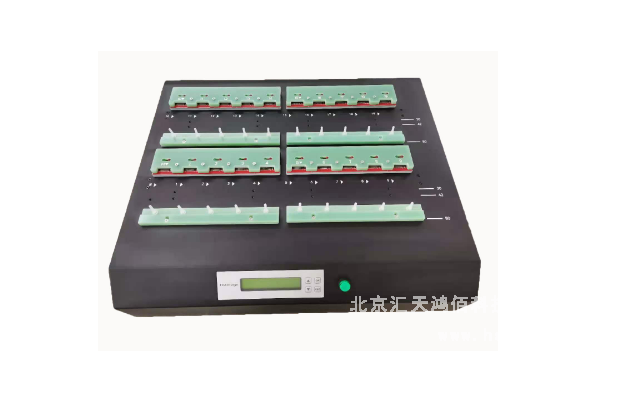

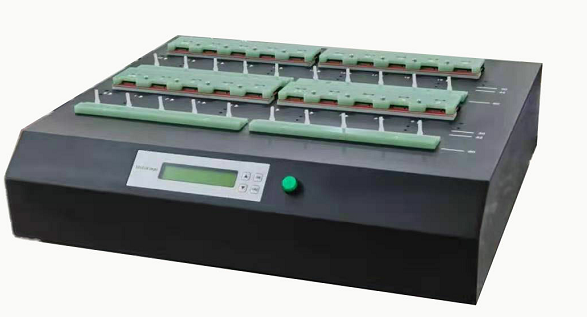

产品视图:

SHD-20N固态硬盘拷贝机

SHD-20N固态硬盘拷贝机

USB3.0接口风扇*3接地端口串接输入接口串接输出接口电源接口电源开关

4、操作界面说明

硬盘拷贝机LCD屏幕与操作按键

确认键向上键拷贝速度子盘数量工作模式模·式

取消键向下键已用时间拷贝进度速度最慢接口拷贝数据量

启动按钮(作用等同于“OK”键)

硬盘拷贝机端口LED指示

每个端口都有对应红色和绿色LED,用于指示相应的工作状态。

LED灯表示工作状态

LED灯 表示工作状态
红灯常亮、绿灯闪烁 硬盘识别中
红灯常亮、绿灯常亮 硬盘识别完毕
红灯熄灭、绿灯闪烁 拷贝/擦除/比对工作中
红灯常亮、绿灯熄灭 拷贝/擦除/比对结果FAIL
红灯熄灭、绿灯常亮 拷贝/擦除/比对结果PASS

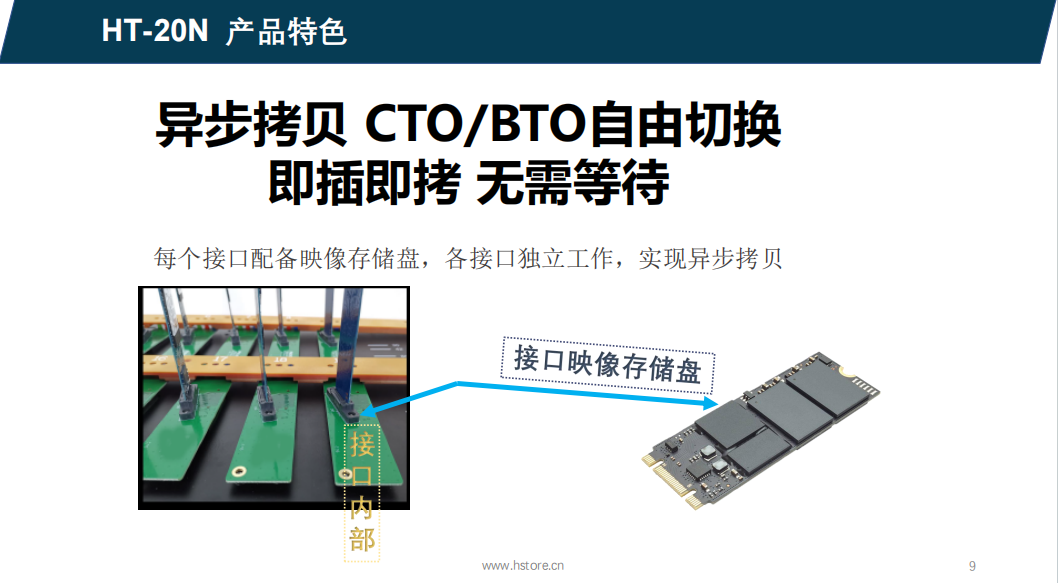

硬盘拷贝机转接板连接说明

耗材:M.2 SSD转接板为耗材(如下图),更换方法参见“12.附录---转接板更换指导 ”

SHD-20N固态硬盘拷贝机
M2. SSD 转接板

5、注意事项

  1. 请提供给拷贝机稳定的交流电源(为避免意外断电造成损失建议使用UPS不间断电源),并尽量在干燥清洁的环境中使用,避免放置于高温潮湿环境中。
  2. 使用人员需佩戴防静电手套和静电环,并确保机器外壳可靠接地,以防止ESD静电放电对机器和硬盘的影响。
  3. 请勿在拷贝机执行任务过程中移除、关闭电源,或者移除及更换硬盘,以免对机器和硬盘造成损伤。
  4. 请勿在未经专业人员的指导或授权下对拷贝机进行拆解,否则对机器造成的损坏本公司将不予保修。
  5. 拷贝机具有数据复制及擦除等功能,本公司不会对任何单位或个人利用此功能进行盗版或其它非法行为负法律责任。
  6. 使用拷贝机前请详细阅读本手册。

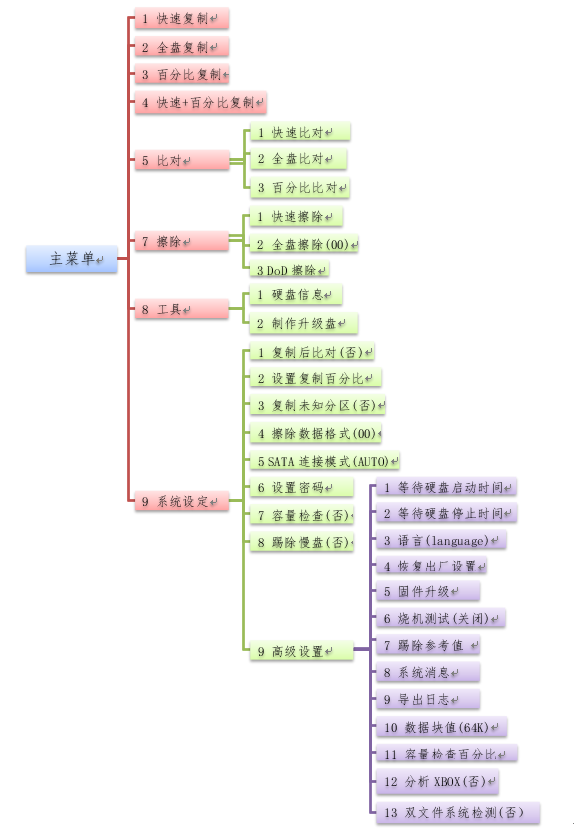

6、功能操作与详解

SHD-20N固态硬盘拷贝机

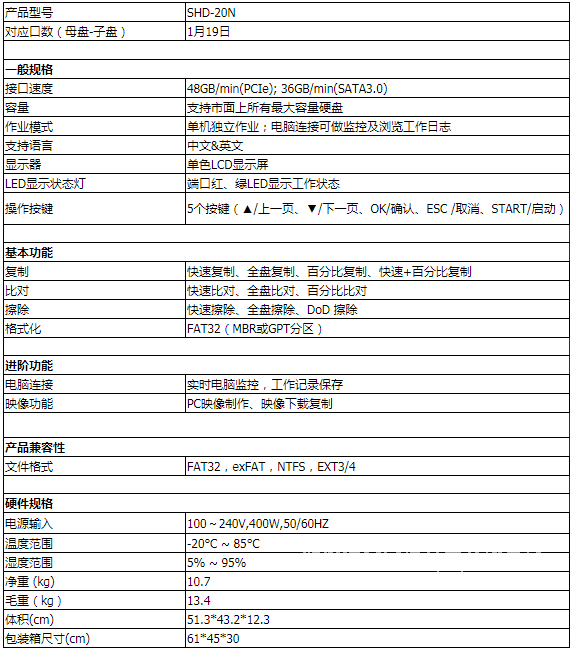

7、SHD-20N拷贝机规格:

SHD-20N固态硬盘拷贝机
